| Rosca | Rácor Whitworth siguiendo DIN 2999 |
| Abreviatura | Rp / R |
| Denominación | DIN 2999-Rp-1/2 DIN 2999-R-1/2-1 |
| Tipo de rosca | parte hembra de la rosca cilíndrica parte macho de la rosca cónica |
| Utilización | Rácor, para tuberías enroscables y Fittings, sellar la rosca con sellador (veáse la página 10) |
| Descripción | |
| Comparación con DIN/ISO 228 | La parte hembra de la rosca cilíndrica que cumple esta normativa tiene la misma medida en el diámetro de rosca y el mismo número de hilos que la parte hembra de la rosca cilíndrica que cumple la normativa DIN/ISO 228. La parte hembra de la rosca G tiene solamente medidas positivas (siguiendo DIN 2999 ±Tolerancia) en el diámetro del núcleo y en el diámetro de los flancos. Por eso se puede enroscar una DIN 2999-R-cónica en una ISO 228-Gzyl. IG, la parte macho de la rosca se deja enroscar una vuelta extra, debido a la gran tolerancia del diámetro de núcleo de la parte hembra de la rosca, lo que permite que exista un mayor espacio libre entre los hilos que dificulta la estanquidad de la unión. |
| Nunca se deben combinar | ISO 228-G-zyl. (cilíndrica) AG en DIN 2999-Rp-zyl. (cilíndrica) IG, debido a que la parte hembra de la rosca puede ser demasiado estrecha. |

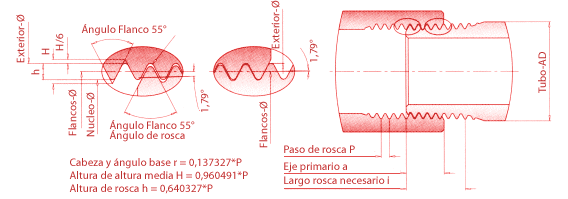

| DIN | Rosca macho | Rosca hembra | Tubería | hilos | P | h | Ø exterior | Ø de flancos | Ø de núcleo | a | i |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | R 1/8" | Rp 1/8" | 10.2 | 28 | 0.907 | 0.581 | 9.728 | 9.147 | 8.566 | 4 | 6.5 |
| 8 | R 1/4" | Rp 1/4" | 13.5 | 19 | 1.337 | 0.856 | 13.157 | 12.301 | 11.445 | 6 | 9.7 |
| 10 | R 3/8" | Rp 3/8" | 17.2 | 19 | 1.337 | 0.856 | 16.662 | 15.806 | 14.95 | 6.4 | 10.1 |
| 15 | R 1/2" | Rp 1/2" | 21.3 | 14 | 1.814 | 1.162 | 20.955 | 19.793 | 18.631 | 8.2 | 13.2 |
| 20 | R 3/4" | Rp 3/4" | 26.9 | 14 | 1.814 | 1.162 | 26.441 | 25.279 | 24.117 | 9.5 | 14.5 |
| 25 | R 1" | Rp 1" | 33.7 | 11 | 2.309 | 1.479 | 33.249 | 31.77 | 30.291 | 10.4 | 16.8 |
| 32 | R 1 1/4" | Rp 1 1/4" | 42.4 | 11 | 2.309 | 1.479 | 41.91 | 40.431 | 38.952 | 12.7 | 19.1 |
| 40 | R 1 1/2" | Rp 1 1/2" | 48.3 | 11 | 2.309 | 1.479 | 47.803 | 46.324 | 44.845 | 12.7 | 19.1 |
| 50 | R 2" | Rp 2" | 60.3 | 11 | 2.309 | 1.479 | 59.614 | 58.135 | 56.656 | 15.9 | 23.4 |
| 65 | R 2 1/2" | Rp 2 1/2" | 76.1 | 11 | 2.309 | 1.479 | 75.184 | 73.705 | 72.226 | 17.5 | 26.7 |
| 80 | R 3" | Rp 3" | 88.9 | 11 | 2.309 | 1.479 | 87.884 | 86.341 | 84.926 | 20.6 | 29.8 |
| 100 | R 4" | Rp 4" | 114.3 | 11 | 2.309 | 1.479 | 113.03 | 111.551 | 110.072 | 25.4 | 35.8 |
| 125 | R 5" | Rp 5" | 139.7 | 11 | 2.309 | 1.479 | 138.43 | 136.951 | 135.472 | 28.6 | 40.1 |
| 150 | R 6" | Rp 6" | 165 | 11 | 2.309 | 1.479 | 163.83 | 162.351 | 160.872 | 28.6 | 40.1 |
