| Filetage | Filetages métriques selon DIN 13 |
| Abréviation | M |
| Désignation | M 12 x 1,5 |
| Type de filetage | Taraudage cylindrique filetage cylindrique |
| Utilisation | Filetage fin pour montage sans étanchéité des filets |
| Description | Cet assemblage fileté est utilisé pour le montage de pièces, de raccords et de composants. L’étanchéité des assemblages s’obtient à l’extérieur des filetages, en comprimant 2 surfaces l’une contre l’autre et en insérant un joint d’étanchéité. On utilise des filetages M de forme A (avec bague d’étanchéité), de forme B (avec arête d’étanchéité) et de forme E (selon convenance) ainsi que les taraudages correspondant de forme X (avec épaulement) et forme Y (avec rainures), selon DIN 3852 partie 1. |

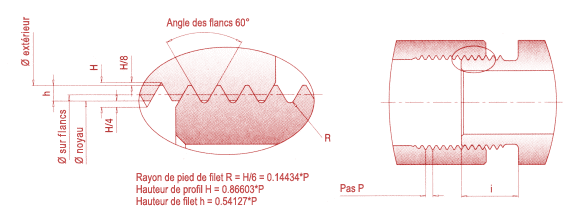

| Filetage | P | Filetage (Tol.-6g) Taraudage (Tol.-6H) | h | Ø extérieur max | Ø max. sur flancs Ø min. sur flancs | Ø min. noyau | i |
|---|---|---|---|---|---|---|---|
| M 5 | 0.8 | 0.433 | 4.976 | 4.48 | 4.134 | ||
| M 8 x 1,0 | 1 | 0.541 | 7.974 | 7.35 | 6.917 | 8 | |
| M 10 x 1,0 | 1 | 0.541 | 9.974 | 9.35 | 8.917 | 8 | |
| M 12 x 1,0 | 1 | 0.541 | 11.974 | 11.35 | 10.917 | ||
| M 12 x 1,5 | 1.5 | 0.812 | 11.968 | 11.026 | 10.376 | 12 | |
| M 14 x 1,0 | 1 | 0.541 | 13.974 | 13.35 | 12.917 | ||
| M 14 x 1,5 | 1.5 | 0.812 | 13.968 | 13.026 | 12.376 | 12 | |
| M 16 x 1,0 | 1 | 0.541 | 15.974 | 15.35 | 14.917 | ||
| M 16 x 1,5 | 1.5 | 0.812 | 15.968 | 15.026 | 14.376 | 12 | |
| M 18 x 1,0 | 1 | 0.541 | 17.974 | 17.35 | 16.917 | ||
| M 18 x 1,5 | 1.5 | 0.812 | 17.968 | 17.026 | 16.376 | 12 | |
| M 20 x 1,5 | 1.5 | 0.812 | 19.968 | 19.026 | 18.376 | 14 | |
| M 22 x 1,5 | 1.5 | 0.812 | 21.968 | 21.026 | 20.376 | 14 | |
| M 24 x 1,5 | 1.5 | 0.812 | 23.968 | 23.026 | 22.376 | 14 | |
| M 26 x 1,5 | 1.5 | 0.812 | 25.968 | 25.026 | 24.376 | 16 | |
| M 27 x 2,0 | 2 | 1.083 | 26.962 | 25.701 | 24.835 | 16 | |
| M 30 x 2,0 | 2 | 1.083 | 29.962 | 28.701 | 27.835 | 16 | |
| M 33 x 2,0 | 2 | 1.083 | 32.962 | 31.701 | 30.835 | 18 | |
| M 36 x 2,0 | 2 | 1.083 | 35.962 | 34.701 | 33.835 | 18 | |
| M 42 x 2,0 | 2 | 1.083 | 41.962 | 40.701 | 39.835 | 20 | |
| M 45 x 2,0 | 2 | 1.083 | 44.962 | 43.701 | 42.835 | 20 | |
| M 48 x 2,0 | 2 | 1.083 | 47.962 | 46.701 | 45.835 | ||
| M 52 x 2,0 | 2 | 1.083 | 51.962 | 50.701 | 49.835 |
