| Gewinde | Metrisches Gewinde nach DIN 13 |
| Kurzzeichen | M |
| Benennung | M 12 x 1,5 |
| Gewindeart | Innengewinde zylindrisch Außengewinde zylindrisch |
| Anwendung | Regelgewinde oder Feingewinde, für nicht im Gewinde dichtende Verbindungen |
| Beschreibung | Dieses Gewinde dient zur mechanischen Verbindung von Teilen, u.a. von Fittingen und Armaturen. Eine Abdichtung der Verbindung geschieht durch das Gegeneinanderpressen zweier Dichtflächen außerhalb der Gewinde und durch Zwischenlegen einer geeigneten Dichtung. Einschraubzapfen der Form A (mit Dichtring), der Form B (mit Dichtkante) und der Form E (nach Vereinbarung) sowie die zugehörigen Einschraublöcher der Form X (mit Auslauf) und Form Y (mit Rille), jeweils nach DIN 3852 Teil 1 haben M-Gewinde nach dieser Norm. |

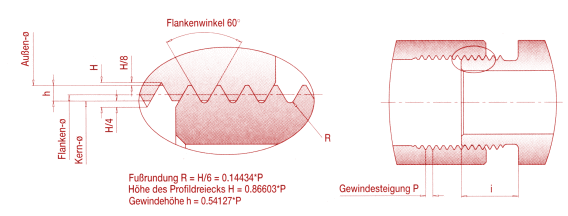

| Gewinde | P | Aussen- gewinde (Tol.-6g) Innen- gewinde (Tol-6H) | h | max. Aussen Ø | max. Flanken Ø min. Flanken Ø | min. Kern Ø | i |
|---|---|---|---|---|---|---|---|
| M 5 | 0.8 | 0.433 | 4.976 | 4.48 | 4.134 | ||
| M 8 x 1,0 | 1 | 0.541 | 7.974 | 7.35 | 6.917 | 8 | |
| M 10 x 1,0 | 1 | 0.541 | 9.974 | 9.35 | 8.917 | 8 | |
| M 12 x 1,0 | 1 | 0.541 | 11.974 | 11.35 | 10.917 | ||
| M 12 x 1,5 | 1.5 | 0.812 | 11.968 | 11.026 | 10.376 | 12 | |
| M 14 x 1,0 | 1 | 0.541 | 13.974 | 13.35 | 12.917 | ||
| M 14 x 1,5 | 1.5 | 0.812 | 13.968 | 13.026 | 12.376 | 12 | |
| M 16 x 1,0 | 1 | 0.541 | 15.974 | 15.35 | 14.917 | ||
| M 16 x 1,5 | 1.5 | 0.812 | 15.968 | 15.026 | 14.376 | 12 | |
| M 18 x 1,0 | 1 | 0.541 | 17.974 | 17.35 | 16.917 | ||
| M 18 x 1,5 | 1.5 | 0.812 | 17.968 | 17.026 | 16.376 | 12 | |
| M 20 x 1,5 | 1.5 | 0.812 | 19.968 | 19.026 | 18.376 | 14 | |
| M 22 x 1,5 | 1.5 | 0.812 | 21.968 | 21.026 | 20.376 | 14 | |
| M 24 x 1,5 | 1.5 | 0.812 | 23.968 | 23.026 | 22.376 | 14 | |
| M 26 x 1,5 | 1.5 | 0.812 | 25.968 | 25.026 | 24.376 | 16 | |
| M 27 x 2,0 | 2 | 1.083 | 26.962 | 25.701 | 24.835 | 16 | |
| M 30 x 2,0 | 2 | 1.083 | 29.962 | 28.701 | 27.835 | 16 | |
| M 33 x 2,0 | 2 | 1.083 | 32.962 | 31.701 | 30.835 | 18 | |
| M 36 x 2,0 | 2 | 1.083 | 35.962 | 34.701 | 33.835 | 18 | |
| M 42 x 2,0 | 2 | 1.083 | 41.962 | 40.701 | 39.835 | 20 | |
| M 45 x 2,0 | 2 | 1.083 | 44.962 | 43.701 | 42.835 | 20 | |
| M 48 x 2,0 | 2 | 1.083 | 47.962 | 46.701 | 45.835 | ||
| M 52 x 2,0 | 2 | 1.083 | 51.962 | 50.701 | 49.835 |
