| Roscas | Rosca de tubo Whitworth, segundo a norma DIN 3858 |
| Abreviaturas | Rp / R |
| Designação | DIN 3858-Rp-1/2 DIN 3858-R-1/2 |
| Tipo de rosca | Rosca interna cilíndrica Rosca externa cónica (cone 1:16) |
| Aplicação | Rosca de tubo para aparafusamento de tubos, com vedante na rosca (ver páginas 8-10). |
| Descrição | De acordo com esta norma, as roscas são usadas para aparafusamento de tubos com torneiras de enroscar cónicas do Tipo C, que, por sua vez, são aparafusadas em furos roscados de forma cilíndrica do Tipo Z, de acordo com a norma DIN 3852 Parte 2 (ver páginas 8-10). A posição da zona de tolerância 1 da norma DIN 3858, com uma posição ± no plano de referência a, corresponde à execução da norma DIN 3852 Parte 2. |
| Comparação com DIN 2999 | A rosca externa cónica e a rosca interna cilíndrica desta norma têm a mesma dimensão nominal para o diâmetro e para o perfil do que a rosca de acordo com a norma DIN 2999 Parte 1. No entanto, a rosca externa cónica tem um comprimento i mais curto e utilizável, devido a uma menor distância a em relação ao plano de referência. A rosca interna cilíndrica possui, nos diâmetros externo, de flanco e de núcleo, apenas dimensões positivas (segundo a norma DIN 2999, apenas tolerâncias ±), permitindo um máximo aparafusamento da rosca externa cónica. |
| Comparação com DIN/ISO 228 | A rosca interna cilíndrica desta norma possui o mesmo perfil do que a rosca interna cilíndrica, de acordo com a norma DIN/ISO 228, mas com uma tolerância de diâmetro do núcleo muito menor, o que significa uma folga menor entre as pontas da rosca. |

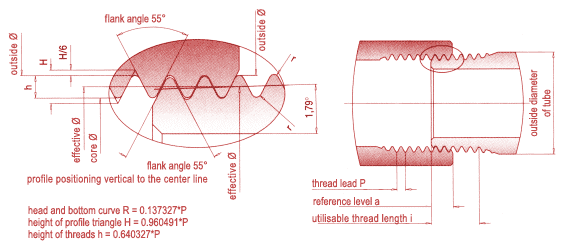

| Rosca externa R | Rosca interna Rp | Número de entradas | P | h | Exterior Ø | Flancos Ø | Núcleo Ø | a | i |
|---|---|---|---|---|---|---|---|---|---|
| R 1/8" | Rp 1/8" | 28 | 0.907 | 0.581 | 9.728 | 9.147 | 8.566 | 3 | 5.5 |
| R 1/4" | Rp 1/4" | 19 | 1.337 | 0.856 | 13.157 | 12.301 | 11.445 | 4.5 | 8.2 |
| R 3/8" | Rp 3/8" | 19 | 1.337 | 0.856 | 16.662 | 15.806 | 14.95 | 4.5 | 8.2 |
| R 1/2" | Rp 1/2" | 14 | 1.814 | 1.162 | 20.955 | 19.793 | 18.631 | 5 | 10 |
| R 3/4" | Rp 3/4" | 14 | 1.814 | 1.162 | 26.441 | 25.279 | 24.117 | 6 | 11 |
| R 1" | Rp 1" | 11 | 2.309 | 1.479 | 33.249 | 31.77 | 30.291 | 7 | 13.4 |
| R 1 1/4" | Rp 1 1/4" | 11 | 2.309 | 1.479 | 41.91 | 40.431 | 38.952 | 7.5 | 13.9 |
| R 1 1/2" | Rp 1 1/2" | 11 | 2.309 | 1.479 | 47.803 | 46.324 | 44.845 | 7.5 | 13.9 |
