| Filetage | Filetage conique américain selon ANSI/ASME B 1.20.1-1983 |
| Abréviation | NPT |
| Désignation | 3/8 – 18 NPT |

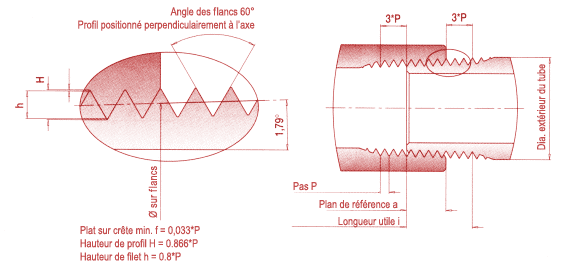

| Type de filetage | Taraudage conique Filetage conique (conicité 1:16) |
| Utilisation | Filetage de tuyauterie, pour tuyau fileté et raccord, avec pâte d’étanchéité (voir pages 8 – 10) L’étanchéité s’obtient au fond du filet. |
| Description | Le filetage conique NPT et l’entrée du taraudage NPT disposent des mêmes diamètres de fond de filet, primitif moyen et extérieur, de telle sorte qu’il sera possible d’effectuer le vissage à la main, jusqu’au plan de référence L1. Le couple de serrage à l’aide d’une clé, augmente la longueur du filetage et rendra le filet étanche en utilisant un produit d’étanchéité adéquat (comme du chanvre ou de la bande Téflon). Bien que le taraudage et le filetage soient coniques, plus de filets sont utilisés pour obtenir l’étanchéité et supporter les efforts. Le léger plat sur la pointe du filet limite les possibilité de fuite au minimum. |
| Filetage | Dia. Extérieur du tube | Nombre de filets | P | h | Ø sur flancs E1 | L1 | i |
|---|---|---|---|---|---|---|---|
| 1/8" NPT | 10.287 | 27 | 0.941 | 0.753 | 9.489 | 4.102 | 6.703 |
| 1/4" NPT | 13.761 | 18 | 1.411 | 1.129 | 12.487 | 5.786 | 10.206 |
| 3/8" NPT | 17.145 | 18 | 1.411 | 1.129 | 15.926 | 6.096 | 10.358 |
| 1/2" NPT | 21.336 | 14 | 1.814 | 1.451 | 19.772 | 8.128 | 13.556 |
| 3/4" NPT | 26.67 | 14 | 1.814 | 1.451 | 25.117 | 8.611 | 13.861 |
| 1" NPT | 33.401 | 11.5 | 2.209 | 1.767 | 31.461 | 10.16 | 17.343 |
| 1 1/4" NPT | 42.164 | 11.5 | 2.209 | 1.767 | 40.218 | 10.668 | 17.953 |
| 1 1/2" NPT | 48.26 | 11.5 | 2.209 | 1.767 | 46.287 | 10.668 | 18.377 |
